1. Introducere
1.1 Importanța sistemelor hidraulice
Industria modernă se bazează în mare măsură pe sistemele hidraulice. Ele sunt esențiale pentru diverse industrii, inclusiv mașini grele, auto, aviație și construcții. Sistemele hidraulice asigură operații mecanice precise prin transmiterea și controlul forțelor și mișcărilor mari prin utilizarea fluidului ca mediu de lucru. Deoarece aceste sisteme funcționează în mod obișnuit sub presiune extremă, stabilitate și fiabilitate excelente sunt necesare pentru a garanta o performanță constantă și eficientă.
1.2 Rolul etanșărilor în sistemele hidraulice
Etanșările joacă un rol vital în sistemele hidraulice. Sarcina lor principală este de a menține aerul, umiditatea și alte impurități în afara sistemului, prevenind în același timp scurgerile de ulei hidraulic. Garniturile care funcționează bine pot economisi presiunea sistemului, pot reduce pierderile de energie, pot crește durata de viață a echipamentului și pot garanta funcționarea în siguranță. Eficacitatea și fiabilitatea întregului sistem hidraulic sunt direct afectate de funcția etanșărilor.
1.3 Importanța principiilor de selecție
Performanța sistemului hidraulic depinde de etanșarea selectată. Cea mai bună performanță a sistemului și cele mai mici costuri posibile de întreținere pot fi asigurate de ingineri și personalul de întreținere prin utilizarea principiilor de selecție adecvate pentru a alege garniturile care sunt cele mai potrivite pentru o anumită aplicație. Criteriile de selecție includ o conștientizare aprofundată a mediului de lucru, selecția adecvată a materialului, potrivirea perfectă a tipurilor de etanșare, controlul precis asupra dimensiunilor și toleranțelor și evaluarea amănunțită a rentabilității. Prin respectarea acestor linii directoare, sistemul hidraulic în ansamblu poate funcționa mai economic și mai eficient, poate preveni defecțiunile timpurii și poate minimiza timpul de nefuncționare.
2. Tipuri comune de etanșări hidraulice
inele O
Una dintre cele mai fundamentale componente de etanșare, inelele O sunt utilizate pe scară largă atât în aplicații de etanșare statică, cât și dinamică. Sunt ușor de instalat, accesibile și simple. Inelele O oferă un efect de etanșare de încredere prin umplerea defectelor canelurii de etanșare cu deformarea lor elastică. Aplicațiile cu presiune scăzută până la medie utilizează adesea inele O.
Inele Y
Inelele Y sunt un tip de garnitură de buze care au două buze simetrice și o porțiune centrală circulară. Inelele Y funcționează bine în mișcare alternativă, pot oferi capacități inițiale puternice de compresie și autocompensare și sunt adecvate pentru etanșarea tijelor pistonului. Ele sunt utilizate frecvent pentru a opri scurgerile de ulei hidraulic din cilindri.
Inele în V
Inelele în V sunt formate din două buze înclinate care formează o formă de V și o porțiune centrală circulară. Presiunile mai mari pot fi tolerate de inelele în V și au proprietăți puternice de autocompensare. Ele sunt utilizate frecvent pentru etanșarea dinamică, în special în situații de înaltă presiune și sarcină mare. Forma buzelor inelului în V contribuie la o mai bună etanșare atunci când este aplicată presiune.
Inel în formă de U
Similar cu inelele în V, inelele în U au un design de buză în formă de U și sunt utilizate frecvent pentru etanșarea statică. Inelele în U pot oferi o stabilitate superioară la presiune datorită structurii lor și pot avea un efect de etanșare excelent. Aplicațiile care trebuie să oprească scurgerea de presiune internă pot beneficia de utilizarea inelelor U.
Două inele V unite spate în spate pentru a forma o formă de X alcătuiesc un inel X. Cu acest design, presiunea poate fi etanșată în două direcții simultan și într-o manieră bidirecțională. Inelele X funcționează bine în aplicații cu sarcină mare și presiune înaltă, în special acolo unde este necesară etanșarea bidirecțională.
3. Analiza mediului de lucru
3.1 Efectul temperaturii asupra etanșărilor
Unul dintre principalele elemente care influențează performanța etanșării este temperatura. Intervalele de temperatură la care diferitele materiale de etanșare rezistă la schimbările de temperatură. De exemplu, cauciucul fluor (FKM) poate tolera temperaturi de aproximativ -20 grade până la 200 de grade , dar cauciucul nitrilic (NBR) este de obicei adecvat pentru condiții între -20 grade și 100 de grade . O temperatură prea ridicată poate face ca sigiliul să se umfle, să se înmoaie sau chiar să se topească, în timp ce o temperatură prea scăzută îl poate face rigid, fragil și să-și piardă elasticitatea. Prin urmare, este important să vă asigurați că etanșarea pe care o alegeți poate rezista la intervalul de temperatură de funcționare a sistemului.
3.2 Efectul presiunii asupra etanșărilor
Capacitatea de etanșare a etanșării este direct afectată de presiunea sistemului hidraulic. Garniturile trebuie să fie suficient de elastice și comprimabile în situații de înaltă presiune pentru a păstra performanța de etanșare. De asemenea, garnitura trebuie să poată susține presiunea maximă de funcționare a sistemului fără a suferi daune sau distorsiuni ireversibile. În plus, variațiile de presiune vor afecta funcționalitatea etanșării, prin urmare alegerea etanșărilor cu capacități de adaptare la presiune este esențială.
3.3 Compatibilitatea mediilor chimice
Materialul de etanșare poate fi erodat de uleiul hidraulic și alte medii chimice. Pentru a opri deteriorarea materialului și pentru a crește durata de viață a etanșării, este necesar ca etanșarea să fie compatibilă cu mediile utilizate în sistem. Anumite materiale de cauciuc ar putea să nu fie adecvate pentru fluidele hidraulice care au calități chimice speciale sau adaosuri.
3.4 Efectul contaminării și al particulelor solide

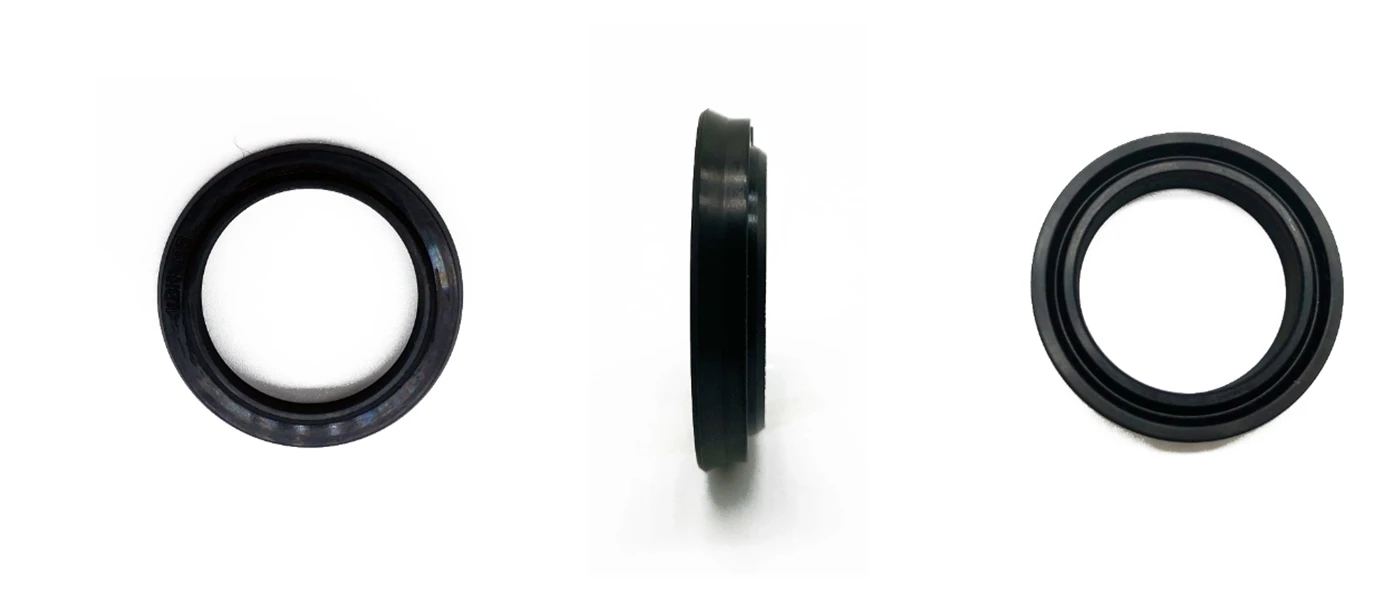

Prezența contaminanților și a particulelor solide în sistemul hidraulic poate grăbi uzura etanșării și poate reduce eficacitatea etanșării. Prin utilizarea materialelor care sunt rezistente la uzură sau prin crearea de etanșări cu excludere a contaminanților, etanșările pot fi realizate pentru a rezista la impactul poluanților. Pentru a reduce efectul particulelor solide asupra performanței de etanșare, garniturile cuplate cu inele de praf pot fi luate în considerare pentru gestionarea contaminării.
4. Selectarea materialelor de etanșare
4.1 Importanța proprietăților materialelor
Modul în care funcționează garniturile în anumite aplicații este determinat de caracteristicile fizice și chimice ale materialelor de etanșare. Printre aceste calități se numără:
- Rezistența la uzură: capacitatea unui material de a rezista la uzură; această proprietate este crucială pentru etanșarea dinamică.
- Elasticitate: elasticitatea unui material dictează capacitatea unui sigiliu de a reveni la forma sa inițială în fața presiunii.
- Rezistență chimică: capacitatea unei substanțe de a rezista la degradarea chimică, în special în prezența uleiului hidraulic și a altor medii.
- Rezistența la temperatură este capacitatea unui material de a-și menține caracteristicile constante la temperaturi ridicate și scăzute.
- Rezistența la îmbătrânire: capacitatea unui material de a rezista efectelor de îmbătrânire ale mediului (cum ar fi oxigenul, ozonul și radiațiile UV).
- Duritate: duritatea unui material afectează capacitatea de etanșare și rezistența la uzură.
4.2 Tipuri comune de materiale de etanșare
BNR
Cauciucul sintetic universal cu rezistență bună la uzură, îmbătrânire și ulei se numește NBR. Este un material tipic utilizat în producția de etanșări și funcționează bine cu majoritatea sistemelor hidraulice. Intervalul normal de temperatură de lucru al NBR este de -40 grade până la +120 grade; totuși, acest interval se poate schimba în funcție de formularea particulară și aditivii.
FKM
FKM este ideal pentru setările mai solicitante datorită rezistenței sale excepționale la căldură, substanțe chimice și ulei. FKM este mai rezistent la temperaturi decât NBR; poate rezista la temperaturi de până la +200 grade . Acizii tari, alcalii puternici, temperaturile ridicate și alte medii corozive sunt toate acceptabile pentru etanșările FKM.
PTFE
Rezistența excelentă la antiaderență și la substanțe chimice sunt caracteristicile materialului PTFE. Are un coeficient de frecare foarte scăzut și interacționează rar cu orice substanță. Garniturile PTFE nu sunt adesea folosite pentru etanșarea dinamică datorită elasticității lor scăzute; în schimb, sunt utilizate în mod obișnuit în aplicații care necesită rezistență excepțională la uzură și rezistență chimică.
4.3 Rezistența la uzură, elasticitatea, rezistența chimică și rezistența la temperatură a materialelor
Pentru a garanta fiabilitatea și longevitatea etanșării într-o anumită aplicație, trebuie luate în considerare rezistența la uzură, flexibilitatea, rezistența chimică și rezistența la temperatură a materialelor de etanșare. Ca o ilustrare:
- Rezistența la uzură: Alegerea unui material de etanșare cu un nivel ridicat de rezistență la uzură va ajuta etanșarea să dureze mai mult, în special în situațiile în care sunt prezente materiale abrazive sau particule solide.
- Elasticitate: Un etanșant care posedă o elasticitate ridicată se poate adapta mai eficient la variațiile în forma suprafeței de etanșare, rezultând un mediu mai etanș.
- Rezistență chimică: Pentru a evita degradarea materialului sau a performanței, materialul de etanșare trebuie să fie compatibil cu mediile sistemului hidraulic.
- Rezistență la temperatură: substanța de etanșare trebuie să poată continua să funcționeze pe tot intervalul de temperatură de lucru al sistemului.
5. Selectarea tipului de etanșare
5.1 Cerințe de etanșare și scenarii de aplicare
Nevoile specifice de etanșare, cum ar fi mediul de etanșare, presiunea de funcționare, tipul de mișcare, condițiile climatice etc., trebuie luate în considerare atunci când alegeți etanșările. Ca exemplu, anumite garnituri ar putea fi mai potrivite pentru situații corozive din punct de vedere chimic, în timp ce altele ar putea fi făcute pentru temperaturi ridicate. Selectarea celui mai bun tip de etanșare va fi ușoară prin înțelegerea clară a cerințelor unice ale scenariului de aplicare.
5.2 Etanșări dinamice vs. garnituri statice
Etanșările dinamice sunt utilizate de obicei pe elementele în mișcare care trebuie să păstreze o etanșare în timp ce sunt în mișcare, cum ar fi arbori rotativi sau tije de piston. Inelele în Y și inelele în V sunt exemple de etanșări dinamice care sunt făcute pentru a rezista uzurii și variațiilor de presiune cauzate de mișcarea alternativă sau de rotație.
Pentru a opri scurgerile de mediu, etanșările statice sunt plasate între piesele permanente, cum ar fi conectorii pentru țevi și capacele de capăt. Opțiunile obișnuite de etanșare statică care sunt simplu de instalat și oferă o etanșare fiabilă în condiții statice includ inele O și U-rings.
5.3 Considerații pentru medii cu presiune ridicată și temperatură ridicată
Etanșările trebuie să fie suficient de elastice și compresibile în situații de presiune ridicată pentru a rezista la presiune și a păstra etanșarea. Utilizarea de materiale mai rezistente sau de etanșări special realizate, precum inele V cu inele de susținere, poate fi necesară în situații de presiune ridicată.
Materialele de etanșare trebuie să poată rezista la deteriorarea termică și să își păstreze caracteristicile fizice în condiții de temperatură ridicată. Pentru a preveni deteriorarea etanșărilor, ar putea fi necesar să alegeți materiale care pot rezista la temperaturi ridicate, cum ar fi PTFE sau FKM, sau să folosiți tehnici specifice de răcire.
5.4 Spațiu de instalare și rentabilitate
Dimensiunile și forma spațiului de instalare limitează dimensiunea și tipul de etanșări care pot fi utilizate. Ar putea fi necesar să se utilizeze un design de etanșare mai compact, cum ar fi un inel O sau un inel X, atunci când este puțin spațiu.
Atunci când alegeți sigiliile, accesibilitatea este și un factor crucial. Beneficiile economice pe termen lung ale etanșărilor de înaltă performanță sunt mai mari, deoarece acestea au de obicei o durată de viață mai lungă și necesită mai puțină întreținere, chiar dacă costul lor inițial poate fi mai mare.
6. Importanța dimensiunii și toleranței sigiliului
6.1 Montarea etanșărilor și a canelurilor de etanșare
Pentru o etanșare optimă, garniturile trebuie să se potrivească perfect în canelurile de etanșare. O etanșare prea mare ar putea îngreuna instalarea sau poate rupe etanșarea sau canalul de etanșare; o etanșare prea mică nu va oferi suficientă forță de compresie, ceea ce va duce la scurgeri. În consecință, dimensiunea sigiliului trebuie aleasă cu precizie pe baza parametrilor canelurii de etanșare.
Designul canelurii de etanșare: pentru a garanta că etanșarea poate fi comprimată uniform după instalare, trebuie luate în considerare dimensiunea etanșării și rata de compresie.
Procedura de instalare: Utilizarea tehnicii corecte de instalare poate preveni deteriorarea sau deformarea etanșării, garantând efectul de etanșare.
6.2 Efectul toleranței dimensionale asupra performanței
Intervalul acceptabil de abatere pentru dimensiunea sigiliului este denumit toleranță dimensională. Când toleranțele sunt prea strânse, etanșarea poate fi supracomprimată, ceea ce îi va reduce elasticitatea și longevitatea; când toleranțele sunt prea slabe, etanșarea poate să nu poată genera suficientă forță de etanșare.
Rata de compresie: gradul de instalare al unui sigiliu este cunoscut sub numele de rata de compresie, iar menținerea efectului de etanșare necesită utilizarea ratei de compresie adecvate.
Durabilitate: Durabilitatea sigiliului este direct influențată de toleranța dimensională. Măsurătorile precise garantează că sigiliile continuă să funcționeze în mod constant pentru perioade lungi de timp.
6.3 Standardizare vs. personalizare
Atunci când selectați etanșările hidraulice, sunt adesea implicate două metode: standardizarea și personalizarea.
Sigilii standardizate: Aceste garnituri sunt ușor de cumpărat și înlocuit, se potrivesc cu majoritatea aplicațiilor comune și respectă standardele industriale sau internaționale pentru dimensiuni și toleranțe.
Sigilii personalizate: pentru anumite aplicații sau sisteme cu nevoi speciale, pot fi necesare sigilii personalizate. Pentru a obține efectul de etanșare optim, pot fi construite garnituri personalizate cu dimensiuni și toleranțe în funcție de condițiile speciale de lucru și cerințele de performanță.
Este important să luați în considerare atât consistența, cât și personalizarea atunci când selectați sigiliile. În timp ce garniturile personalizate oferă mai multă flexibilitate și potențialul de modificare a performanței, sigiliile standardizate sunt mai accesibile și mai ușor de obținut.
